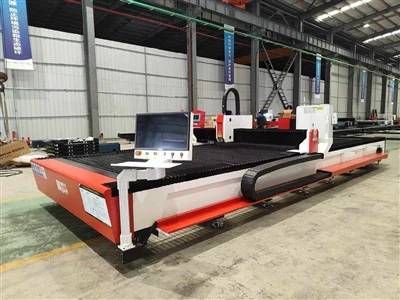

Станок для лазерной резки открытого типа с ЧПУ

Станок для лазерной резки открытого типа с ЧПУ

Диапазон ширины резки: 1,5–2 м. Диапазон длины резки: 3–6 м. Источник лазера: мощность 3000 Вт или выше, например 3000 Вт, 6000 Вт.
Отправить запрос
Описание

CNC laser cutting machine

Станок для лазерной резки открытого типа с ЧПУ. Подходит для требований:

Диапазон ширины резки: 1,5-2 м

Диапазон длины резки: 3-6 м

Лазерный источник: мощность 3000 Вт или выше, например 3000 Вт, 6000 Вт.



Характеристики и характеристики станка для лазерной резки с ЧПУ открытого типа:

Станки для волоконной лазерной резки открытого типа отличаются гибкостью и доступностью и идеально подходят для-обработки крупноформатных или тяжелых материалов. Ниже приведены типичные технические характеристикимодель открытого типа(обычно в промышленности):

6020 CNC laser cutting machine

1. Основные технические параметры

Элемент Параметр
Мощность лазера Raycus или MAX 3000W, 6000W (одномодовый-или многомодовый-волоконный лазер)
Длина волны лазера 1,06 мкм (стандарт для волоконных лазеров)
Размер рабочего стола 3000мм×1500мм (не более 10м×2,5м)
Максимальная скорость резания До 100 м/мин (зависит от толщины материала)
Точность позиционирования ±0,03 мм
Повторите точность позиционирования ±0,02 мм
Система охлаждения Водяное охлаждение (потребляемая мощность 22 кВт)
Система управления Cypcut/FSCUT (удобный-интерфейс ЧПУ)
Передача инфекции Портальный портал с двойным-приводом (серводвигатели + линейные направляющие)



2. Возможности резки по материалам

Материал Максимальная толщина Типичная скорость резания (пример)
Углеродистая сталь 25–30 мм 0,2–10 м/мин (зависит от толщины)
Нержавеющая сталь 15–20 мм 0,2–6 м/мин
Алюминий 12–20 мм 0,2–43 м/мин (толщина 3 мм: ~43 м/мин)
Медь/латунь 10–12 мм 0,2–35 м/мин



3. Ключевые особенности

Открытая рабочая область: Нет кожуха, что позволяет легко загружать/разгружать крупные или тяжелые материалы.

Высокая гибкость: Совместим с автоматизированными системами загрузки (конвейерами) для массового производства.

Экономичность-Эффективность: меньшие первоначальные инвестиции по сравнению с закрытыми моделями, подходят для малых-и-средних предприятий.

Доступность обслуживания: Открытая структура упрощает проверку и ремонт компонентов.



4. Операционные примечания

Безопасность: Требуются дополнительные меры безопасности (например, лазерные барьеры, системы удаления дыма) из-за открытой конструкции.

Экологическое соответствие: Должны быть встроены внешние выхлопные системы для удаления паров и пыли.

Эффективность: Оптимизирован для высокоскоростной-резки материалов от тонкой-до-средней толщины (1–20 мм) с регулируемым давлением газа (азот/кислород/воздух) для различных материалов.

Эта спецификация сочетает в себе мощность, точность и адаптируемость, что делает ее универсальным выбором для металлообработки, автомобильной и аэрокосмической промышленности.



Преимущества станка для резки с ЧПУ Hubei Meisar с ЧПУ открытого типа с волоконным лазером MS-FL

Fiber laser cutting machine

1. Портальная рама лазера из авиационного алюминия третьего поколения.

Он изготовлен в соответствии с аэрокосмическими стандартами и изготовлен методом экструзионного формования с усилием 4300 тонн. После старения его прочность может достигать 6061 T6, что является самой высокой прочностью среди всех порталов.

Авиационный алюминий имеет множество преимуществ, таких как хорошая прочность, легкий вес, устойчивость к коррозии, защита от-окисления, низкая плотность и значительное увеличение скорости обработки.

Aluminum Gantry

3rd Generation Aviation Aluminum Gantry



2. Сегментированная сварная станина из прямоугольных труб.

Внутренняя структура кровати представляет собой сотовую конструкцию из авиационного металла, сваренную из ряда прямоугольных труб.

Внутри трубок расположены ребра жесткости для увеличения прочности и прочности на растяжение станины, а также увеличивают сопротивление и устойчивость направляющей, чтобы эффективно избежать деформации станины.

Высокая прочность, стабильность, прочность на разрыв, обеспечивающая 20 лет использования без искажений;

Толщина стенки прямоугольной трубы 10 мм, вес 4500 кг.

The Segmented Rectangular Tube Welded Bed

3. Суперлазерная режущая головка.

  • 1. он может фокусироваться автоматически.

  • Без ручной фокусировки. Программное обеспечение автоматически настраивает фокусирующую линзу для автоматической перфорации и резки пластин различной толщины.

  • Скорость автоматической регулировки фокуса объектива в десять раз превышает скорость ручной регулировки.

  • Больший диапазон регулировки. Диапазон регулировки -10 мм~ +10мм, точность 0,01 мм, подходит для различных типов пластин толщиной 0 ~ 20 мм.
  • Длительный срок службы Коллиматорная линза и фокусирующая линза оснащены радиатором с водяным-охлаждением, который снижает температуру режущей головки и продлевает срок ее службы.



4. Стабильные компоненты

Hubei Meisar Станок для резки с ЧПУ открытого типа с волоконным лазером MS-FLоснащен немецкой рейкой Atlanta, японским мотором Yaskawa и немецким редуктором Neugart. Точность позиционирования станка может составлять 0,02 мм, а ускорение резания — 1,5G. Срок эксплуатации до 10 лет.



5. Система менеджмента качества

Hubei Meisar CNC — один из крупнейших поставщиков режущего оборудования в Среднем Китае. Компания в основном занимается станками лазерной резки с ЧПУ, станками плазменной резки с ЧПУ, станками для резки труб с ЧПУ и т. д. Hubei Meisar CNC имеет 14-летнюю историю и обслуживает более 80 стран и регионов. Hubei Meisar CNC имеет строгую систему контроля качества и команду управления качеством. Строго соблюдайте общие отраслевые стандарты и правила компании. Внедряйте контроль качества на всех этапах исследований и разработок, производства и после-продаж лазерного оборудования, чтобы гарантировать, что каждое устройство соответствует требованиям клиента.

Для каждой части машины компания Hubei Meisar CNC строго контролирует качество.

От поставщиков требуется не только предоставление отчетов о проверке качества, но и строгий контроль качества, когда детали находятся на заводе.

Тест лазерного источника

Тест лазерной головки

Обнаружение квадратных дорожек

Обнаружение стойки

Тестирование двигателя/редуктора

1 2 3 4 5

Ширина, частота повторения и пиковая мощность лазерного импульса определяются с помощью фотоэлектрических детекторов и осциллографа.

Испытание на стабильность и старение лазерной головки.

Проверка ровности и прямолинейности гусеницы, чтобы убедиться в плавности хода машины.

В основном проверяются точность и согласованность между шестерней и рейкой.

Мы будем регулировать пригодность машины посредством непрерывных пустых экспериментов.


6. Управление процессом

Процесс сборки машины также повлияет на ощущения клиента при использовании машины. Поэтому в процессе сборки машины Hubei Meisar CNC, от самой базовой станины до окончательной сборки всей машины, строго соблюдает стандарт управления качеством.

Сварка станины машины

Портальное фрезерование

Направляющая для монтажа в стойку

Установка других частей оборудования

1 1 1 1

Каркас кровати сваривается из высокопрочного квадрата толщиной 10 мм.

Meisar CNC имеет собственный портальный фрезерный станок.

Прямолинейность направляющей стойки обеспечивается использованием лазерного коллиматора.

мы устанавливаем мотор-редуктор строго в соответствии со стандартным производственным процессом и стандартом


7. Проверка перед-поставкой

Машина будет подвергнута ряду проверок качества, соответственно, с точки зрения производительности, стабильности, пригодности, практичности и других аспектов рассмотрения на предмет не-соответствия стандартной части мероприятий по отладке и техническому обслуживанию. Чтобы гарантировать, что на заводе машина находится в наилучшем состоянии.

Отчет об инспекции

Вся машина оснащена возможностью-бесплатного тестирования

Испытание на сдвиг материала

Машинная упаковка

1 1 1 1

Каждый компонент машины, каждая производительность, каждый параметр тщательно проверяются.

Обеспечьте точность резки с помощью проверки лазерным интерферометром и 24-часового тестирования. Убедитесь, что машина будет в наилучшем состоянии.

Перед поставкой будут разрезаны различные металлические материалы, наблюдать за эффектом резки, а затем корректироваться в соответствии с необходимостью.

Лазерное оборудование требует принятия многочисленных защитных мер в процессе упаковки, чтобы гарантировать, что каждый компонент не пострадает от столкновения.
