Станки для резки труб с ЧПУ
Промышленные станки для лазерной резки труб с ЧПУ
Высокопроизводительные-системы-циклического производства тяжелых-стеновых конструкционных профилей, нулевая-обработка и автоматизированные цеха.
-

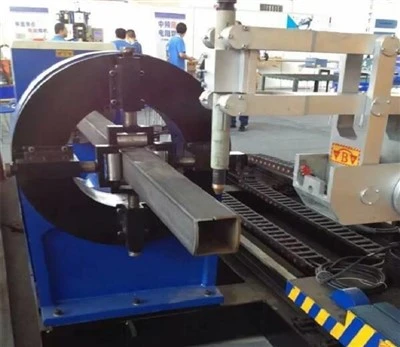

Станок для резки труб из нержавеющей стали с ЧПУПромышленный-станок для резки труб из нержавеющей стали с волоконным лазером с ЧПУ, предназначенный для высокоточной-обработки труб из аустенитной, ферритной и дуплексной нержавеющей стали, а такжеДобавить в запрос -

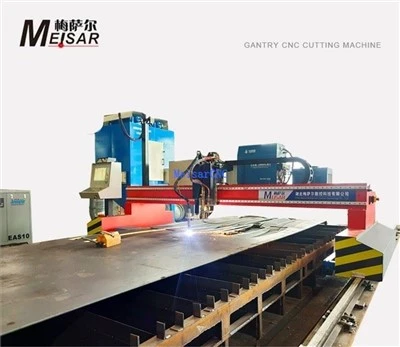

Станок для резки стальных труб с ЧПУВысокоскоростное-прецизионное профилирование листового металла для изготовления углеродистой, нержавеющей стали и алюминия.Добавить в запрос -

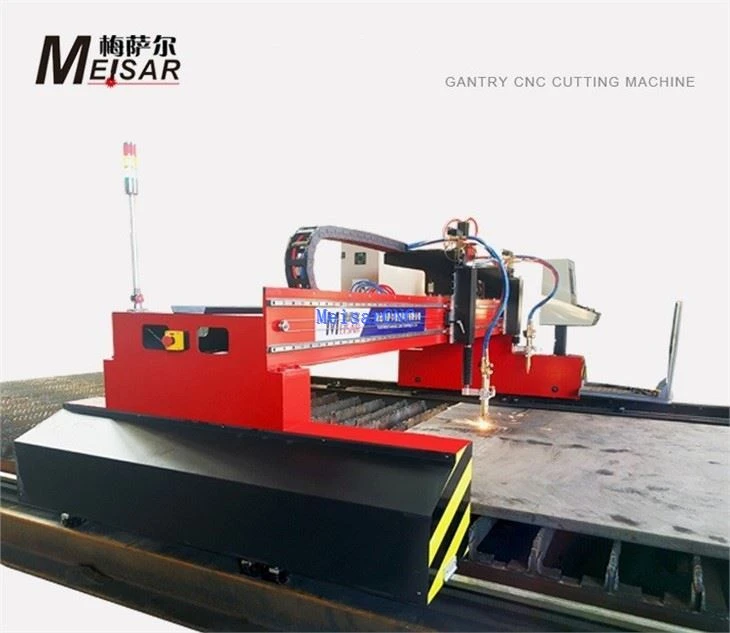

Станок для резки металлических труб с ЧПУРазработан для непрерывной-обработки промышленных профилей с высокими нагрузками. Каркас конструкции сварен из высокопрочной-углеродистой стали и термически-снимается в газовой-печи при температуреДобавить в запрос -
Станок для резки прямоугольных труб с ЧПУСверхмощный-лазерный станок для резки прямоугольных труб должен сохранять жесткость при высокой инерции вращения. В этой платформе используется -тяжелая-сварная стальная кровать со снятиемДобавить в запрос -

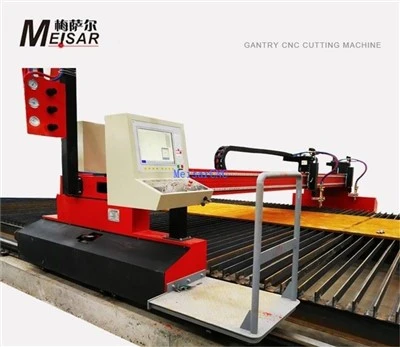

Станок для резки квадратных труб с ЧПУСовременное изготовление конструкций требует большего, чем просто резка; он требует жестких геометрических допусков при сложной толщине стенок. Наш станок для резки квадратных труб с ЧПУ разработанДобавить в запрос -

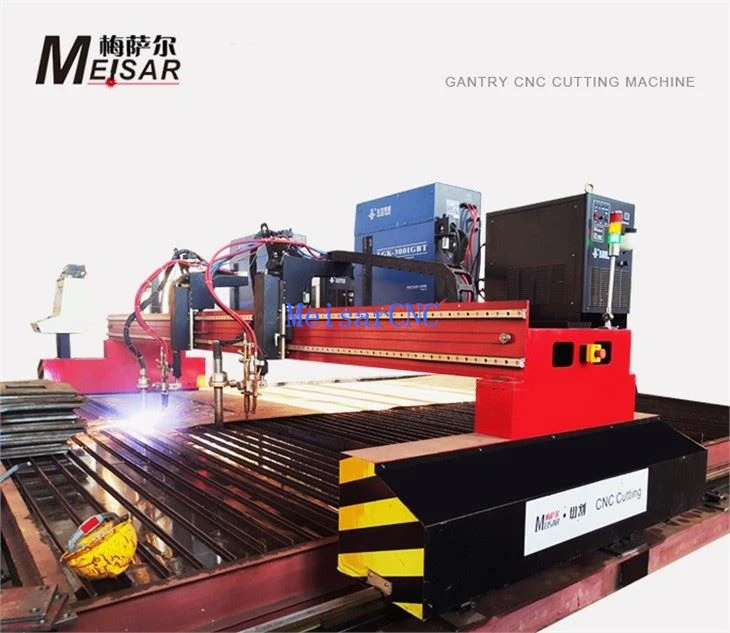

Станок для резки круглых труб с ЧПУПромышленный станок для резки круглых труб с ЧПУ выполняет высокоскоростную-профильную резку, сверление отверстий и снятие фасок на круглых металлических трубах. Используя мощный-источник волоконногоДобавить в запрос
Технические характеристики и матрица моделей
Для правильного выбора необходимо сбалансировать распределение размера сырья, весовые нагрузки отдельных-деталей и плотность мощности лазера с целевым временем цикла.
|
Модельная серия |
Максимальный диаметр круглой трубы |
Макс. квадратный/прямоугольный профиль |
Максимальный вес одной трубки |
Рекомендуемая мощность лазера |
|
TC-6015 (Стандартный) |
от 20 до 160 мм |
от 20 х 20 до 120 х 120 мм |
300 кг |
от 1,5 кВт до 6 кВт |
|
TC-8025 (для тяжелых условий эксплуатации) |
от 20 до 250 мм |
от 20 х 20 до 200 х 200 мм |
500 кг |
от 3 кВт до 12 кВт |
|
TC-1035 (Структурный) |
от 40 до 350 мм |
от 40 х 40 до 300 х 300 мм |
800 кг |
от 6 кВт до 20 кВт |
Руководство по инженерной конфигурации и выбору
Чтобы выбрать машину, соответствующую вашему производственному процессу, оцените эти три основные механические подсистемы:
Оптимизация хвостохранилищ:Стандартные конструкции с двойным-пневматическим патроном оставляют хвостовик обрезков размером от 100 до 150 мм. Для производства дорогих сплавов или нержавеющей стали используйте трех-систему соединения патронов. Подвижный средний патрон захватывает материал за зоной резания, обеспечивая полный-расход материала до<10 mm tail to recover raw material yield.
Кинематика оси:
• 3-осные системы: стандартная перпендикулярная резка, прорезание пазов и контурная обработка торцевого профиля.
• 5-осевые системы наклона: программируемый наклон головки (плюс-минус 45 градусов) для прямой подготовки кромок сварных соединений V, Y и K, исключая вторичные операции ручной шлифовки перед сваркой.
• Погрузочно-разгрузочные работы: Пакетные погрузчики подают сырье непосредственно в центрирующие патроны для выполнения пакетных операций без присмотра; выбирайте тяжелые-цепные люльки для конструкций весом более 200 кг.
Эти системы обрабатывают профили из углеродистой стали, нержавеющей стали, конструкционного алюминия и сплавов в нескольких основных отраслях:
Архитектурная и конструкционная сталь:Профилирование выступов, надрезов и пересекающихся отверстий для колонн и-каркасов зданий, рассчитанных на тяжелые условия эксплуатации.
Коммерческий транспорт и автомобильная промышленность:Прецизионное профилирование-высокопрочных стальных подрамников шасси-и компонентов подвески.
Промышленное оборудование:Изготовление толстостенных-гидравлических цилиндров, стрел сельскохозяйственной техники и устройств для роботизированной сварки, требующих строгой повторяемости размеров.
Производственные стандарты и проверка качества
Долговечность конструкции зависит от тщательной механической обработки и металлургической обработки, а не от сокращений-на уровне сборки:
Отжиг в постели и снятие стресса:
Сварные станины из толстолистовой стали подвергаются циклу термического отжига при температуре 600 градусов Цельсия с последующим контролируемым охлаждением для устранения внутренних сварочных напряжений перед окончательной обработкой. (Заводская видеоинспекция доступна по запросу)
Прецизионная обработка станины:
Монтажные площадки направляющих и поверхности стоек фрезеруются за один установ с использованием 5-осевого расточного станка напольного типа с соблюдением допусков на линейную параллельность в пределах 0,03 мм на пролете 6 метров.
Интеграция движения и привода:
Серводвигатели переменного тока с прямым-приводом и абсолютными много-оборотными энкодерами, винтовой реечной-и-шестеренной передачей и пневматически регулируемым интеллектуальным контролем давления в патроне для предотвращения дробления тонкостенных-труб.
Заводской контроль качества:
Каждая машина проходит 48-непрерывные испытания на холостом ходу, калибровку линейной оси лазерного интерферометра и испытания с круговой интерполяцией. В комплект входит документация о соответствии CE и ISO9001.
